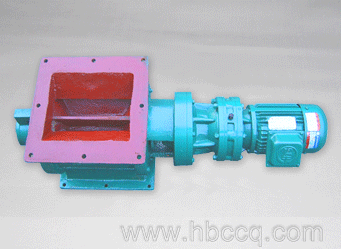

YJD系列卸料裝置，又名電動卸灰閥（星型卸料器），它由電機、齒差行星減速器（X）或針綸擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列，60種規格。進出口法蘭方形的為A型，圓形的為B型。

星型卸料器（星型卸灰閥）是粉體工程專上的儲存、給料、定量供料、氣流輸送和除塵設備系統中排灰的主要設備，袋式除塵器及旋風除塵器出口都配有星型卸料器（或星型卸灰閥），將除塵器灰斗中粉塵及時排出又保證除塵系統的密閉。此卸料器適用于粉狀物和顆粒狀物料，為環保、冶金、化工 、糧食、食品、等工業部門廣泛應用。

星型卸料器閥體和葉輪可用鋼板焊制，也可鑄造。采用鑄種造結構葉片耐磨性好，葉片與傳動軸鋼型連接結構緊湊工作可靠，輕便節能。

工作原理：星型卸料器工作時，粉塵靠重力落入，充滿上面和側面的星形葉片空格。葉片轉子由電動機通過減速機轉動軸帶動，葉輪轉到下部粉塵靠自重卸下。這種卸塵器一般都安裝在除塵器灰斗下部，為保證連接處的嚴密不漏風，在回轉卸料器的上部應經常保持（儲存）一定高度的粉塵。因?yàn)槿~輪轉動時，卸完粉塵后葉輪轉上的那一面經常是沒有粉塵的，所以容易使空氣漏入。為了保持一定高度的灰柱，而且不致卸空，O在灰斗內裝設料位信號設施，并與卸塵閥的電動機建立連鎖。

本機特點：

1、結構緊湊，造型美觀，使用方便。

2、運轉平穩，噪音低。

3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。

4、本廠也可按用戶要求設計制造。（支架聯軸器皮帶鏈條傳動）。

5、本產品采用00號減速機專用潤滑脂，請定期檢查，加油。

星型卸料器技術參數
